盐酸酸雾氯化氢气体废气处理工艺流程

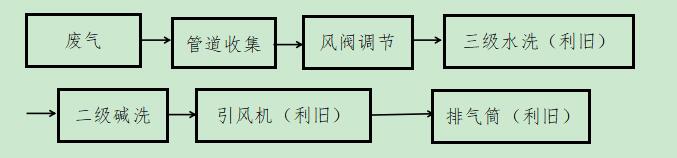

废气处理工艺流程图 2.2工艺说明废气成分主要为氯化氢气体，部分废气含有少量粉尘，部分废气温度较高，综合高温低温废气，假设废气进入处理设备温度...

2.2工艺说明

废气成分主要为氯化氢气体，部分废气含有少量粉尘，部分废气温度较高，综合高温低温废气，假设废气进入处理设备温度为70℃。第一级到第三级为填料塔喷淋水吸收，水喷淋吸收可以有效吸收氯化氢气体，由于废气温度较高，循环吸收液经换热器保持一定温度，换热器的添加可以保证较高吸收效率；第四级到第五级为碱喷淋吸收，确保残留氯化氢气体得到最高效吸收，处理合格的废气经引风机至排气筒达标排放。第一级喷淋塔循环液回用于前端生产，后级水吸收塔循环液依次进入前一级吸收塔。

原有两台换热器利旧，新增一台换热器。

1 主要设备简介

1.1 喷淋吸收塔

  主要由填料、喷淋装置、除雾装置、循环泵、壳体组成。

  填料主要作为布风装置，布置于吸收塔喷淋区下部，废气通过托盘后，被均匀分布到整个吸收塔截面。这种布风装置对于提高吸收效率是必要的，除了使主喷淋区烟气分布均匀外，托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为带分隔围堰的多孔板，托盘被分割成便于从吸收塔人孔进出的板片，水平搁置在托盘支撑的结构上。

  吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层，喷淋层上安装螺旋喷嘴，其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴，喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布，流经每个喷淋层的流量相等。

  循环泵安装在吸收塔旁，用于吸收塔内洗涤液的循环。采用离心泵，包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门及就地仪表和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。同时在泵的入口形成负压，使流体能够被不断吸入。
